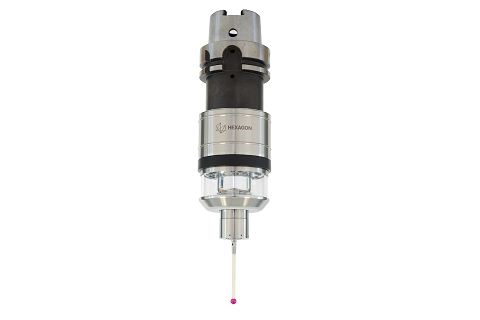

紅外線觸發測頭IRP25.50專門為滿足用戶復雜的測量任務而研制。模塊化的測頭結構，適用于立式加工中心和臥式加工中心。其可使用不損失精度的加長桿、觸發力可調以及方便使用星型測針的結構能夠滿足測量大型工件、深腔、薄壁件以及軟質材料的工件等各種復雜的測量任務，如深腔測量或者高震動環境。獨有的變色龍技術兼容市場上所有的紅外線測頭接收系統。同時IRP25.50具有雙向信號傳輸能力。
技術特點
一、標準化通用結構
標準化的不損失精度的加長桿；配合星型測針的使用，可測量工件內壁；測頭可視需求任意加長，方便進行大型工件和深腔的測量；加長桿直徑25mm，較細的直徑方便深入工件完成復雜測量任務；通用的加長桿長度有30mm、50mm、100mm、200mm四種規格，可任意組合使用，滿足不同需求。
二、觸發力可調
能夠測量薄壁件或者軟性材料；惡劣環境下使用較大觸發力保證測量過程可靠，結果可信。
三、可靠的激活方式
機械方式激活更加可靠；測頭安裝在主軸上時自動激活，換回刀庫時自動關閉；激活方式—AZ：觸發測頭通過拉釘進行自動激活(已獲專利)；激活方式—HSK：通過HSK 刀柄中的特殊機械結構在主軸中進行自動激活；激活方式—WS：通過內部冷卻液或者主軸吹氣裝置進行自動激活(已獲專利)；激活方式—Bidi：通過接收器發出的紅外激活信號激活。
四、適合車間操作
測頭保護等級達到工業界的最高密封等級 IP68；不銹鋼外殼，高強度鋼化玻璃罩；應用易損桿進行保護，防止意外碰撞；巧妙的設計實現無需工具即可快速更換電池；簡便的橫向跳動調整方法。
m&h紅外測頭是接觸式觸發測頭。當接近工件表面時，測針偏斜，緊接著觸發信號傳輸?shù)郊t外線接收器中。該接收器將光信號轉換成一個電信號并傳遞到控制器。控制器偵測到各軸的當前位置之后就會生成基于當前校驗數據的測量結果。紅外傳輸式接觸測頭大多應用在銑床、加工中心和車床上。m&h測頭皆采用不銹鋼材質、IP68密封等級等堅固的結構，能夠保證加工環境下的可靠使用。
